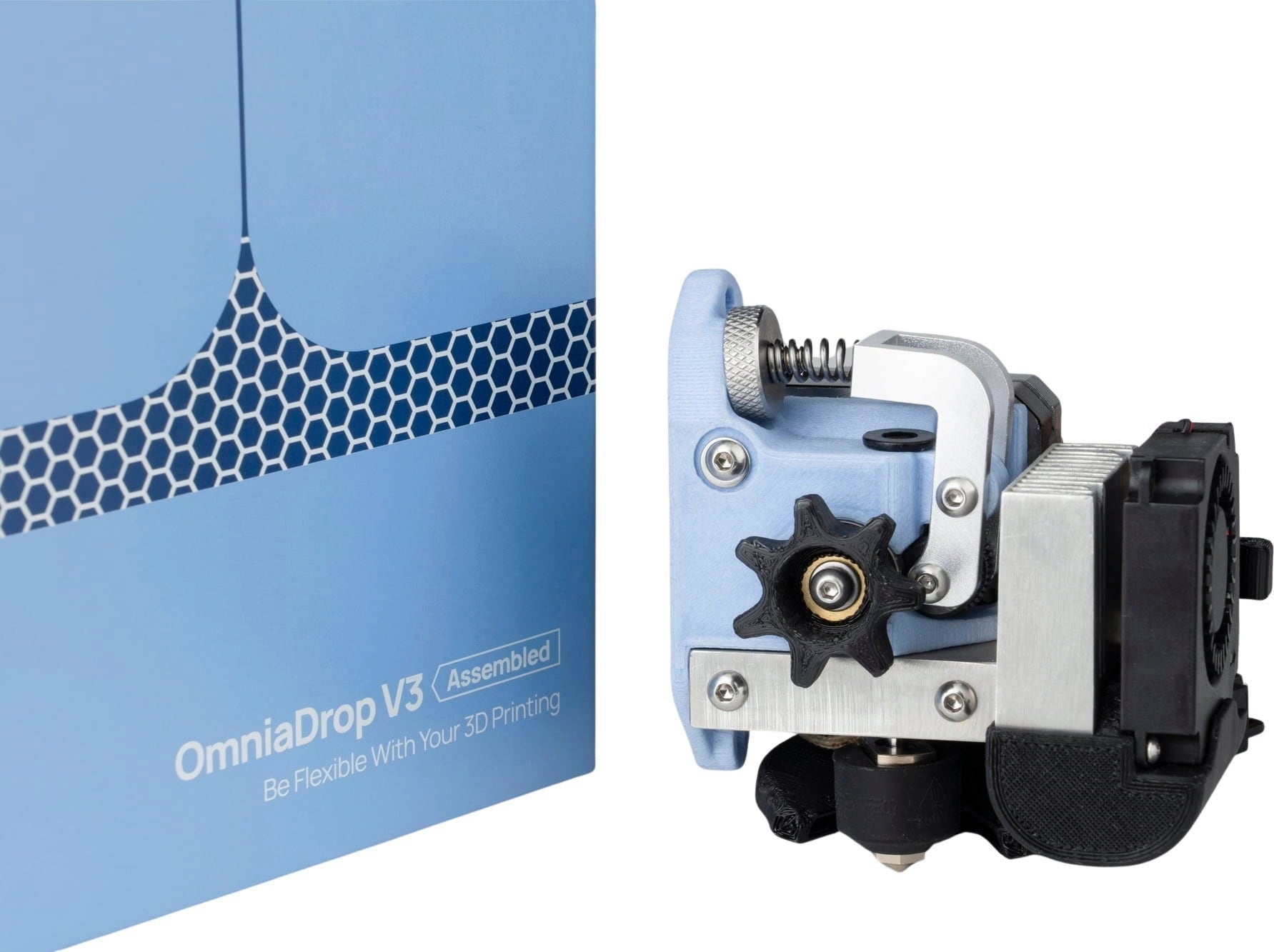

DropEffect OmniaDrop V3, Hardware Kit

Den OmniaDrop V3 från DropEffect är en exceptionell allt-i-ett-extruder som är utformad för att skriva ut både flexibla och fibermaterial. Extruderns huvudkropp är tillverkad av PA-GF-kompositfibrer som ger hög hållfasthet och låg vikt.

Liten planetväxel, men stark extruderingskraft

OmniaDrop V3 har en platsbesparande planetväxel med en extruderingskraft på 100 N, vilket gör det möjligt för extrudern att skriva ut även med de mest krävande materialen! Växelförhållandet 5:1 innebär att det krävs ett lågt vridmoment för att driva en filament med en diameter på 1,75 mm eller 3 mm.

Då ett lågt vridmoment krävs är OmniaDrop V3 utrustad med en lätt och kompakt Nema17 pancake stegmotor med en basvikt på 250 g, vilket också håller vikten på hela extrudern mycket lägre.

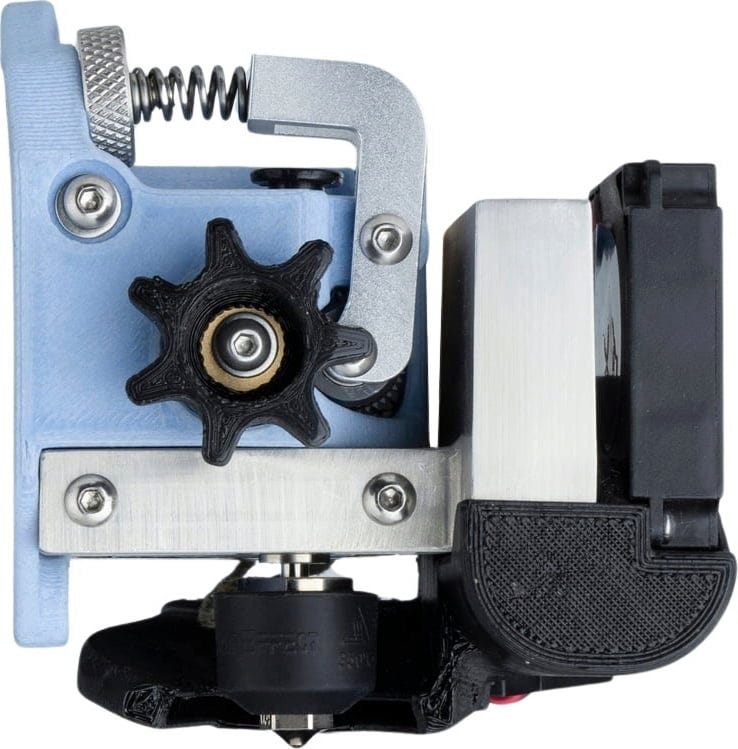

Dubbla drivsystem av härdat stål

För ett halkfritt och säkert grepp om filamentet använder OmniaDrop V3 två drivhjul av härdat stål med en HRC-hårdhet på 60+ och täta, vassa tänder. En RNC-beläggning som uppnår en ythårdhet på upp till HV3300+ säkerställer lång livslängd för kugghjulen.

Medan huvuddrivkugghjulet drivs av planetväxeln, drivs idler-kugghjulet av huvuddrivkugghjulet med två kullager.

Speciellt konstruerat kylsystem mot förvridning

OmniaDrop V3 har ett speciellt kylsystem som minimerar risken för skevhet. Här har kylblocket utformats så att den kylda luften strömmar vertikalt uppåt så att drag från kylblocket inte påverkar den utskrivna modellen.

OmniaDrop V3 har också en speciell geometri för att förhindra skevhet.

Geometrin på komponentkylaren har också förbättrats en hel del för att snabbt avleda värmen från den extruderade filamenten och på så sätt uppnå en högre kyleffekt över ett större område.

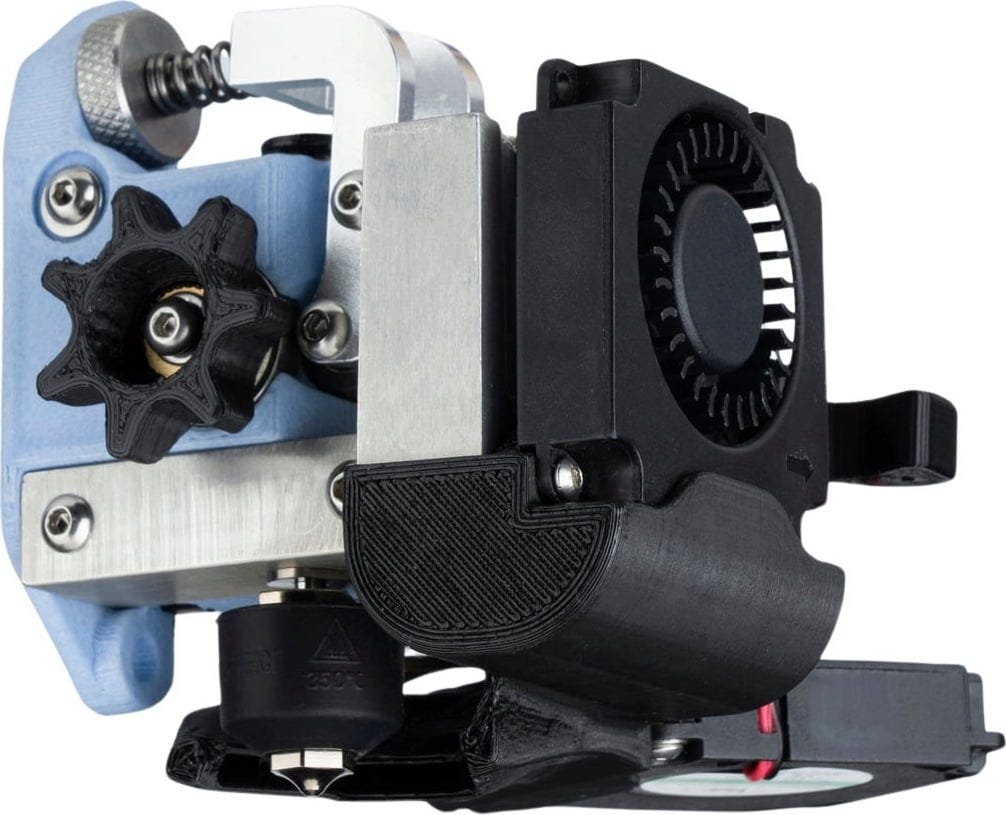

Komponentkylningsfläkt

En komponentkylningsfläkt har lagts till i extrudern. Du behöver den när du skriver ut vissa polymerer som PLA och TPU, men kylfläkten är också användbar när du skriver ut broar och andra exakta detaljer, eftersom den förhindrar krullning på överhäng.

Ringvärmare som en hotend

Extrudern har en värmemodul för snabb temperaturmätning och -reglering med hjälp av en kopparnickelpläterad ringvärmare (280 °C, 50 sek), som också används som hotend. Dess fördelar är:

• En jämn effekttäthet runt munstycket,
• En bättre temperaturfördelning,
• En snabbare temperaturmätning,
• En u- eller o-formad komponentkylfläkt kan placeras närmare munstycket,

Kort filamentväg för mer exakt arbete med flexibla filament

Kylflänsar har placerats på sidan av kylblocket i syfte att göra filamentbanan så kort som möjligt. Denna förkortade filamentbana säkerställer att extrudern reagerar snabbare och mer exakt och att knäckning inte uppstår. De vassa tänderna på de två drivhjulen griper särskilt hårt tag i filamentet från båda sidor och trycker det inte bara smidigt utan också jämnt in i hotend.

En sådan blandning av en kort filamentväg och starka drivhjul gör det möjligt att skriva ut flexibla filament av alla slag!

Kompatibilitet med E3D-munstycken

OmniaDrop V3 är kompatibel med E3D-munstycken. Extrudern levereras med ett original 0,4 mm mässingsmunstycke av mässing.

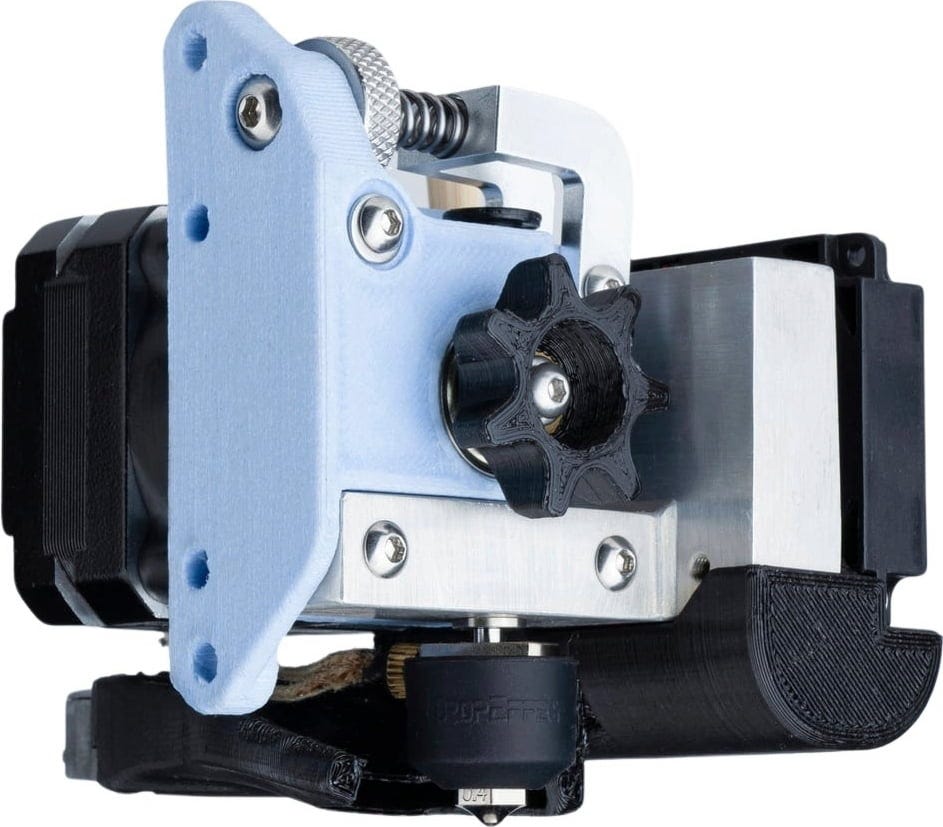

Symmetrisk hårdvarudesign

Alla hårdvarukomponenter i OmniaDrop V3 är symmetriskt utformade, vilket gör att extrudern kan monteras i spegelbild.

Huvuddelen av extrudern är också 3D-printad och kan omformas enligt användarens individuella önskemål.

Tillbehörslista:

• 1 x H2,5 insexnyckel
• 1 x H2.0 insexnyckel
• 1 x H1,5 insexnyckel
• 1 x Bricka
• 1 x Termiskt silikonfett (0,5 g)
• 2 x Gänginsatser M3
• 4 x Gänginsatser M2
• 1 x H6.0 öppen nyckel
• 1 x Förlängningskabel för fläkt 5 cm - JST-XHP
• 1 x Termistorförlängningskabel 5 cm - JST-XHP
• 1 x Motorförlängningskabel 5 cm - JST-XHP
• 1 x Förlängningskabel för värmare 5 cm
• 1 x Förlängningskabel för fläkt 5 cm - DuPont
• 1 x Motorförlängningskabel 5 cm - DuPont
• 1 x Förlängningskabel för termistor 5 cm - DuPont

Här kan du läsa igenom användbara monteringsanvisningar.

Här kan du läsa användbara utskriftsinstruktioner.
